断熱クリアランスに関する機械加工接触基準は何ですか？
機械加工によって製造されているコンタクトがいくつかあります。ワイヤーコンダクターに圧着する必要があります。圧着プロセスでは、断熱クリアランスが重要なパラメーターであり、正しく制御されていない場合、末端の圧着信頼性が影響を受けます。 TOP -ケーブルは、IPC - a-620を制御しています。

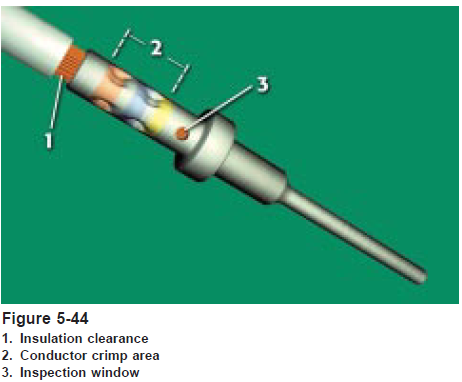

図5 - 44は、機械加工されたクリンプ接点の部分を定義しています。機械加工されたクリンプ連絡先については、5.2.2を参照してください - 断熱サポートスタイルの基準。
ターゲット-クラス1,2,3
•50％全体のワイヤ径（d）クリアランス（c）
断熱材とコンタクトバレル。
許容可能-クラス2,3
•断熱材とコンタクトバレルの間に導体が見えます
しかし、1つのワイヤの直径が大きくはありません（図5-46）。
許容可能-クラス1
プロセスインジケーター-クラス2,3
•断熱はコンタクトバレルの端まで洗い流されます（そうではありません
表示されています）。
許容可能-クラス1
プロセスインジケーター-クラス2,3
•断熱材は1より大きいが、2ワイヤの直径未満です
コンタクトバレルの端から（図5-47）。
欠陥-クラス2,3
•断熱材は、の終わりから2ワイヤの直径を超えています
コンタクトバレル（図5-48）。
欠陥-クラス1,2,3
•露出した導体は、最小の電気クリアランスに違反します。

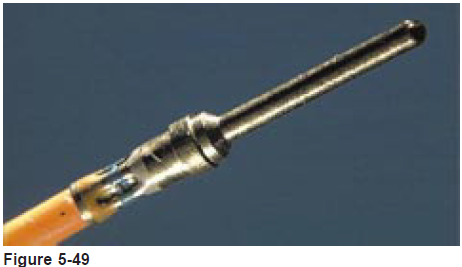

•断熱材は端子のバレルに入ります（図5-49、5-50）。
