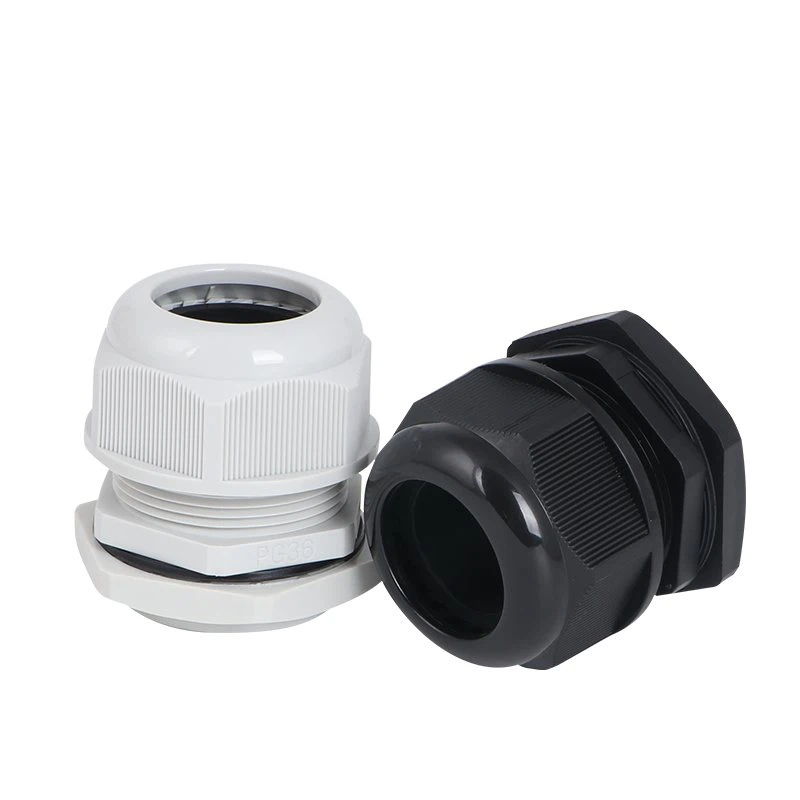

防水ガンド

ケーブル用プラスチックグランド、IP68 保護、PG7 ～ PG63、UL 認証済み。

お問い合わせを送る

製品説明

説明

シェルを風雨から守りながら、あらゆるケーブルを接続したいなら、防水ガンドに来てください！ケーブルに簡単に取り付けられ、水や湿気の影響を防ぐために適切な形状に成形されるケーブルシーリング専用のフィッティングです。様々な過酷な環境に耐えられるように設計されており、粉塵、雨、みぞれ、雪の多い場所でも安定して使用できます。

特徴

この防水ガンドは、使用時に防水シール効果を形成できる、別個のガスケットとケーブルシールを含むバルブ本体とナットで構成されています。過酷な環境向けに特別に設計されており、優れた防爆性、難燃性などの特性を備えており、ケーブルの機械的ストレスを軽減し、その導体を損傷から保護するストレスリリーフ機能が組み込まれています。

詳細

保護レベル	IP68
サイズ	カスタマイズされた
材料	ナイロン
商品名	ケーブルグランド
材料	ナイロン
梱包	バッグまたはカスタム
色	白黒
証明書	CE RoHS IP68
温度範囲	- 40度から100度
ケーブル範囲	37-44mm (PG7~PG63)

工事

01(001)

寸法

02(001)

モデル番号。	ケーブル外径範囲 (mm)	D1 （んん）	D2 （んん）	L1 (ミリメートル)	L2 （んん）	L3 （んん）	L4 （んん）	B1 （んん）
TC-PG-07	3.5~6	12.1	8.7	8.3	5	15.0	13.8	6.9
TC-PG-09	4~8	16.2	11.1	8.7	4.6	16.1	15.7	8.9
TC-PG-11	5~10	18.2	13.4	8.7	5.1	18.1	17.9	11.3
TC-PG-13.5	6~12	20.1	15.5	8.9	5.0	19.2	18.3	12.8
TC-PG-16	10~14	22.3	17.6	11.3	5.2	20.2	18.1	13.7
TC-PG-19	12~15	24.1	19.1	11.1	5.1	21.1	20.5	15.8
TC-PG-21	13~18	26.7	21.4	11.1	5.1	23.0	22.0	17.4
TC-PG-24	15~22	30.1	24.8	12.8	5.8	23.9	23.7	23.1
TC-PG-29	18~25	35.9	28.8	11.9	6.9	24.4	23.5	25.3
TC-PG-36	22~32	46.4	39.1	16.0	7.8	30.7	27.3	31.9
TC-PG-42	30~38	53.9	46.7	15.4	7.9	33.2	28.5	37.1
TC-PG-48	34~44	60.2	52.6	18.0	7.9	35.5	30.3	45.1
TC-PG-63	42~54	70.6	63.9	28.9	8.9	41.4	41.3	49.3
