2.54MM IDCケーブル

2.54mm間隔のIDCプラグとDIPケーブルアセンブリ。このシリーズは IDC ケーブル コンポーネント、単列ソケット コネクタに属しており、さまざまな長さの製品ラインをカスタマイズできます。

製品説明：

0.14 インチ (2.54 mm) 間隔
最も一般的なピン数は 2 ～ 30P です
薄型・超薄型のボディ設計
複数の標準配線構成
グレーと色分けされたケーブル
特別なケーブルの準備は必要なく、デュアルブレードコンタクトを使用して手動で組み立てることができます。





仕様

ピンの数量	ディムA	ディムB	ピンの数量	ディムA	ディムB
10	10.54	5.08	40	29.59	24.13
12	11.81	6.35	44	32.13	26.67
14	13.08	7.62	50	35.94	30.48
16	14.35	8.89	60	42.29	36.83
20	16.89	11.43	68	47.37	41.91
26	20.7	15.24	80	54.99	49.53
30	23.27	17.78	100	67.69	62.23
34	25.78	20.32



製品の利点
IDCコネクタは冷間はんだ付け技術を使用しています
IDC コネクタ端子を押し下げて、電線の絶縁層を切断することができます。このプロセス中にかなりの圧力がかかり、この冷間圧接効果が生じます。一部の IDC コネクタには応力緩和機能もあり、リボン ケーブル接続を保護し、耐用年数と信頼性を向上させるのに役立ちます。

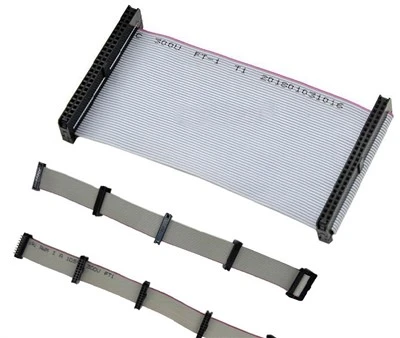

ハーネスサンプル写真

2.54mmケーブルハーネス





2.54スペック。

2.54画像



アプリケーション:

• 電子機器製造
• 通信システム
• データセンター機器
• コンピュータ産業
•
