ケーブル組立用にワイヤを準備する際、ワイヤの絶縁体に多少の損傷が生じる可能性があります。通常、IPC-A-620に従って部品の良否を判断します。
3.4 絶縁体の損傷
ターゲット - クラス 1、2、3
• 断熱材はきちんとトリミングされており、つまんだり、引っ張ったり、ほつれたり、変色したり、焦げたり、焦げたりする兆候はありません。
許容可能 - クラス 1、2、3
• 機械式ストリッパーのグリップによる絶縁体のわずかな均一な痕跡。
• 断熱材の厚さは 20% を超えて減少しません。
• 不均一または不規則な断熱材片は、断熱材外径の 50% または 1.0 mm [0.039 インチ] のいずれか小さい方未満です。
• 絶縁体は熱剥離作業により変色します。
欠陥 - クラス 1、2、3
• 断熱材の切れ目や破損 (図示せず)。

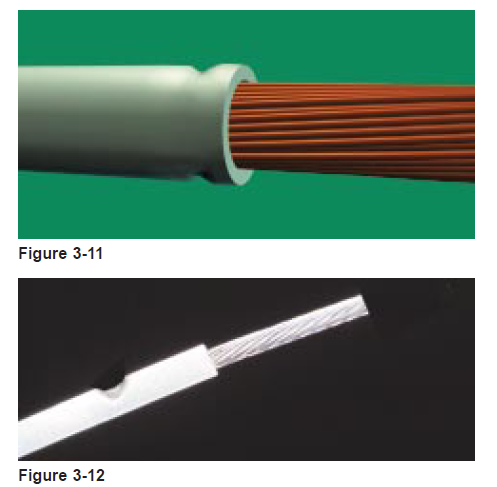

• 断熱材の厚さが 20% 以上減少します (図 3-11、3-12)。
• 絶縁体の不均一または不規則な部分は、絶縁体外径の 50% または 1.0 mm [0.039 インチ] のどちらか大きい方を超えています (図 3-13)。
• 断熱材が焦げている (図 3-14)。
• 絶縁体はワイヤの撚り線に溶け込みます (図示されていません)。
